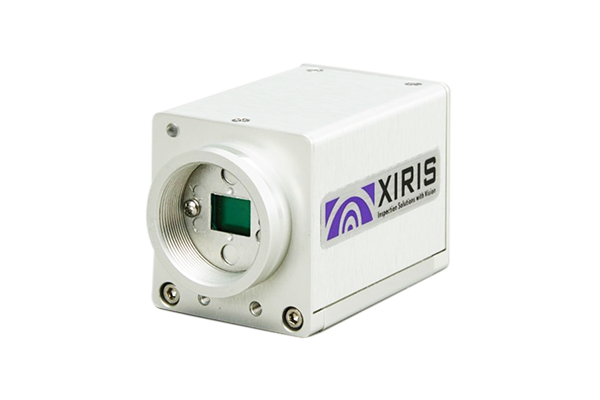

Xiris XVC-1000溶接モニタリングカメラは140dBを超える驚異的な高ダイナミックレンジ機能を搭載。
PoEに対応しているほか、溶接に特化したイメージングソフトウェアツール一式や様々な独自機能も備えており、多種多様な溶接・レーザ工程を、高画質で表示します。
画像トリガや汎用入出力（I/Oインターフェース）、画像ウィンドウ調整機能、溶接アーク光電検出器などにより、高画質と信頼性を実現しています。
XVC-1000の特徴
高ダイナミックレンジ
XVC-1000 は140 dBを超えるダイナミックレンジ画像を実現。どの標準的なカメラよりも色調詳細の範囲が広い画像を取得できます。溶接などの様々な工業プロセスにおいて、画像内の非常に明るい光源が飽和なしで非常に細かく見えるだけでなく周囲の暗い背景の特徴も確認できる必要がある場合などに特に威力を発揮します。
溶接に特化した機能
高ダイナミックレンジセンサ、コンパクトボディ、業界標準のC/CSマウントレンズホルダ、取付位置の自由度、動作表示LED、脱着可能なIRフィルタ。XVC-1000 の機能は、溶接業界を念頭において使いやすさを最大限に追求しています。
TIG溶接、MIG溶接、MAG溶接、レーザー溶接、プラズマ溶接と幅広い溶接に対応している溶接カメラです。
オールデジタルソリューション
画像を8ビットまたは12ビットのデジタル信号として出力。得られた多くの追加情報を処理することで最高レベルの画像を取得、表示できます。デジタル専用信号なのでアナログからデジタルへの変換による追加的な画像欠損がなく、高画質を実現します。
光絶縁汎用入出力（GIPO）
溶接環境で一般的にみられるような、溶接電源やモータなどの外部装置によるノイズ生成がありません。カメラに取り付けられている機器の不具合で電力の問題が生じることもありません。
トリガ
ハードウェアトリガやソフトウェアトリガにより、溶接電源や光源などの外部装置または他のカメラとの間で画像の取得を同期化。フリーランニング、外部トリガ、内部トリガ、シングルショットトリガなどの各種モードに対応しています。
フィールドプログラマブルゲートアレイ（FPGA）
搭載の（FPGA）制御装置で、撮影中画像処理や表示領域（AOI）の抽出、ユーザメモリチャネルなどのあらゆるカメラ機能を制御。現場で新しいファームウェアを用いて更新を行うことも可能です。
ソフトウェア
Xiris WeldStudio Viewerは、Microsoft Windows 7/8.1やLinux Ubuntu/Redhatとの互換性を有する完全なデモソフトウェアユーティリティです。Xiris製カメラドライバのほか、照準線や目標を示すグラフィックツールや、追加の画像強調が行える画像処理機能などを搭載しています。
アクセサリ
お客さまのニーズに合わせたカスタマイズも承ります。ファンレスPCやディスプレイモニタ、ケーブル、電源アダプタ、外部冷却板、工業用ハウジング、光学装置など、立上げと稼働に必要なアクセサリ一式を揃えてご提供します。
XVC-1000の仕様
| イメージセンサ | 2/3インチ モノクロHDR CMOSセンサ。※カラーバージョン開発中 | ||
|---|---|---|---|
| 速度／解像度 | 最高55 fps、1280（H）×1024（V）ピクセル | シャッタレンジ | 露光 1マイクロ秒～53秒 |
| 画素サイズ | 6.8 μm2（アクティブエリア 8.7 mm×7 mm） | 撮像制御装置 | ROI、露光時間、シャッタモード、 画像形式 |

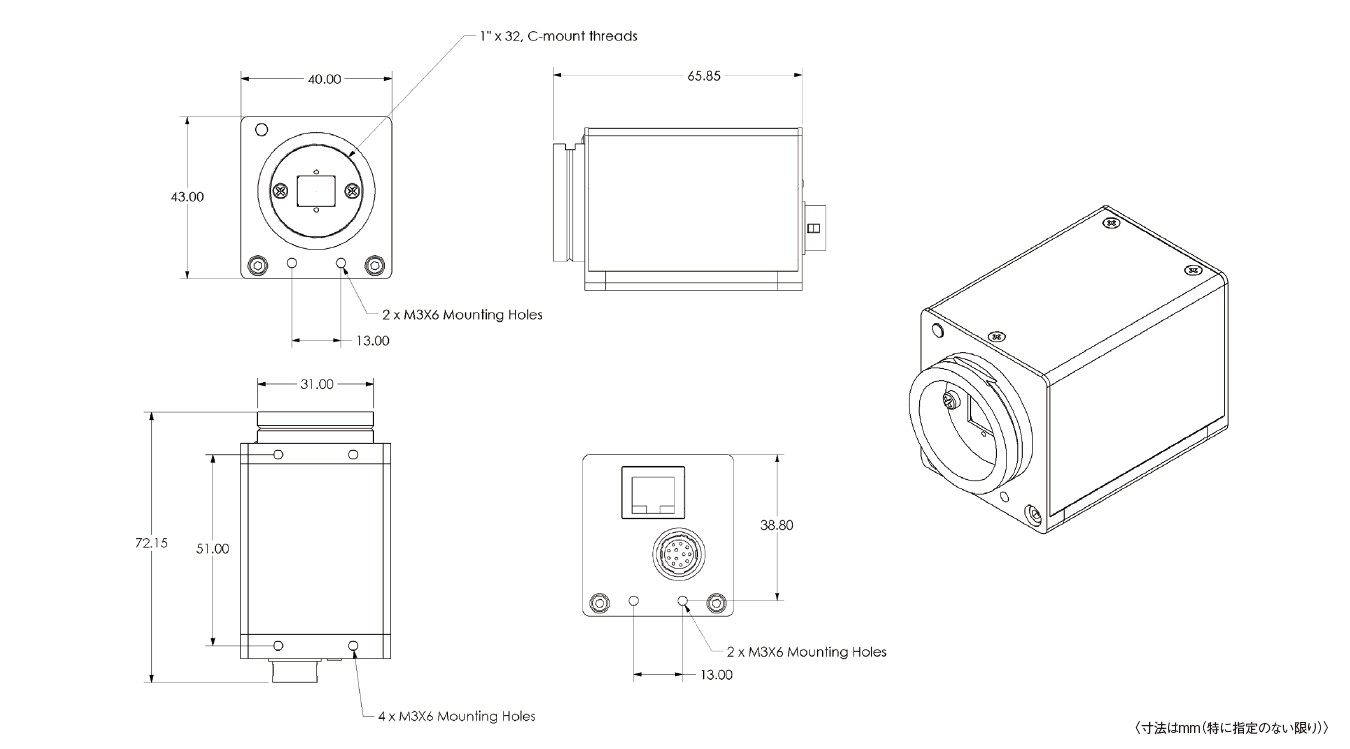

| フィルタ | UV＋IRカットフィルタ | 寸法（mm） | 40（W）×43（H）×65（L） (光学装置を含まず） |
| シャッタ | グローバル またはロールシャッタ | 重量 | 135 g（光学装置を含まず） |
| ダイナミックレンジ | 140 dB超 | レンズマウント | CSマウント（アダプタ付Cマウント） |
| ビット深度 | 12ビット | 消費電力 | PoE（Power over Ethernet）、 または公称12 V（10～16 V）I/Oインターフェイス経由、最大6 W |
| 画像データ | モノクロ8/16、ベイヤー8/16 | コネクタ | ロック付RJ-45、 ヒロセ電機製HR10A-10R-2P（73） |
| 最大ケーブル長 | 100 m | 最大カメラ台数 | 255台 |
| トリガモード | ○フリーランニング ○外部/内部トリガ ○シングルショット | マシンビジョン標準 | ご要望に応じて GigE vision 2.0 GenICamに対応 |
| 同期 | 外部トリガまたはソフトウェアトリガ | カメラ制御 | Xiris WeldStudio Viewe（標準）、またはXiris WeldStudio SDK（オプション） |
| トリガ入力 | 2端子、高速光絶縁、DC 5～24 V | 温度 | 動作：0～45℃ 保管：-20～60℃ |
| ストロボ出力 | 1端子、光絶縁オープンコレクタ、DC最大40 V | 湿度 | 動作：20～80% 保管：20～95%（結露なきこと） |
| 汎用入力 | 2端子、光絶縁、DC 5～24 V | 準拠規格 | CE、FCC-B、RoHS |
| 汎用出力 | 2端子、光絶縁オープンコレクタ、DC最大40 V | OS | Windows 7/8 （32 bitまたは64 bit） |
| 通信 | ギガビットイーサネット、光絶縁UARTインターフェイス | フォトダイオード | 溶接アークの存在を検出 |
