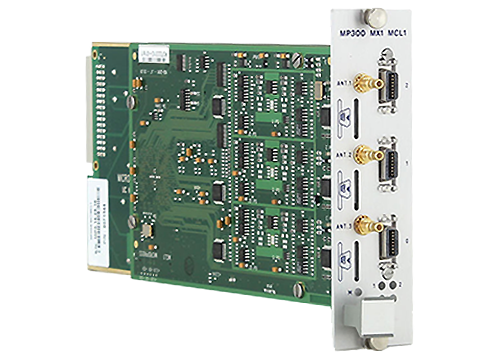

カプラー／製造ライン用製品MP300MX1+MCL1

MP300 MX1+MCL1により、スマートカードおよびスマートオブジェクトメーカは、製品の接触型および非接触型の両方のインタフェースをパーソナライズすることができます。この工業用カプラーは最高の性能/価格比を提供します。

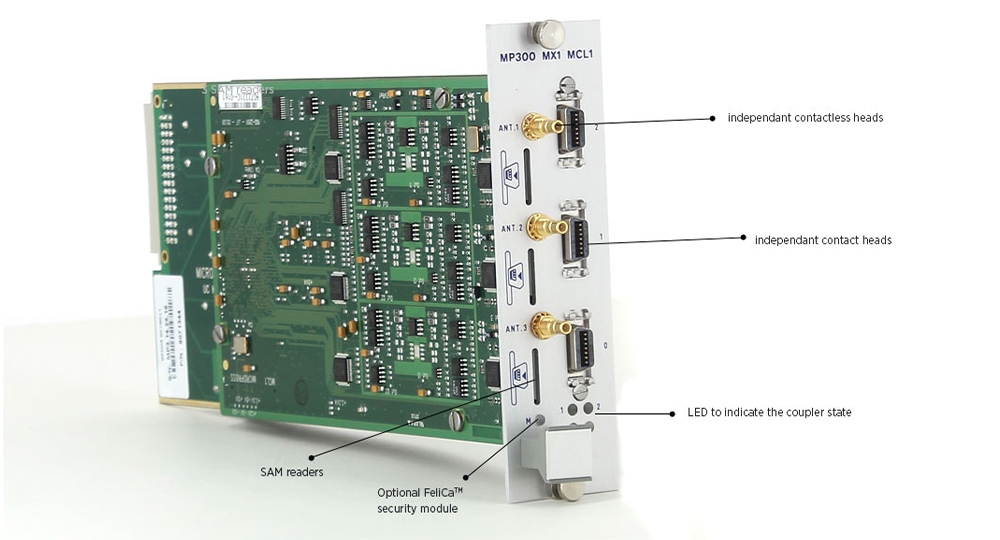

MP300 MX1+MCL1の主な機能

• 3つのデュアルインターフェイスデバイスの同時パーソナライズ
• 3つのデバイスはすべて完全に独立した方法で処理されます
• SWP、USB、SDプロトコル、およびFeliCa暗号化のサポートはオプションです
• 物理的パラメータの柔軟性：コンタクト・インタフェース上のVccおよびクロック値、および非接触側の電界強度、立ち上がり/立ち下がり時間などをプログラムすることが可能
• 連続性テスト機能、第1レベルの品質検査用
• オープンAPI：カスタムプロトコルを実装する可能性

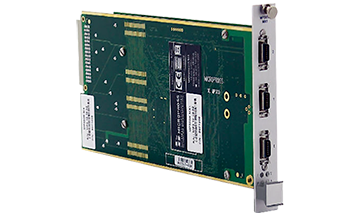

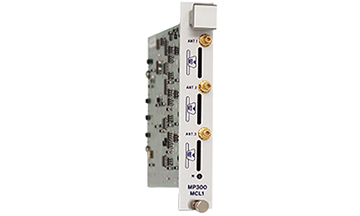

• 同じMP300マザーボード上で、別のMP300 MX1（6ヘッド同時）または3つのデュアルインターフェイスカプラー用のMP300MCL1と組み合わせることができます

対応プロトコル

ISO/IEC 7816-3

• T=0 and T=1 protocols : 100% implemented, managed by Firmware and FPGA, accelerated by hardware

SWP/HCI (ETSI TS 102.613 and ETSI TS 102.622) (optionnal)

• SWP transmission : Assisted by hardware
• LLC layers support : ACT, CLT, S-HDLC realised by firmware

USB 2.0 (optionnal)

• Available speeds : Low speed, full speed
• Classes : ISO/IEC 7816-12, mass storage, custom protocols

Synchronous chips

• Support of all kind of memory components (SLE 46xx, T2G, …)

SD/MMC 4.1 (optionnal)

• Data bus : 1 and 4 bits
• Low level commands : Available

ISO/IEC 14443 (proximity)

• Supported data rates :106, 212, 424, 848 kbps
• Asymetrical baudrates supported

B’ (Innovatron)

ISO/IEC 15693 (Vicinity cards)

• Supported data rates :
• Low & high data rate
• 1 out of 4, 1 out of 256
• Tag behaviour : 1 sub carrier

ISO 18000-3 Mode 1

Mifare™

• Supported versions : Classic, Light, Ultra Light, Ultra Light C, Desfire

FeliCa™

• Supported data rates : 212, 424 kbps

FeliCa encryption module

• Manufacturing, formatting, personalisation
• Test 1, test 2, issuance 0, issuance 1, issuance 2

Raw mode

• Possibility to implement custom protocols

プログラム可能なパラメータ

Physical parameters

• Voltages
• Vcc : Adjustable from 0V to 6V
• Vol/Voh : 0V / 1.55V to 5.8V
• Clock frequency
• ISO 7816 clock : Adjustable from 10kHz to 50Mhz (Duty cycle : 50%)
• Pin states
• All pins can be managed separately

ISO 7816 communication parameters

• Adjustable parameters : All normative timings (WWT, BWT, CWT, …), parity, pull-up resistor

SWP communication parameters

• Available baudrates : 212 kbps
• Adjustable parameters : Activation time, P2, P3 parameters

USB-IC parameters

• Voltage classes supported : 1.8V and 3.0V

Physical parameters (all types)

• Field strength
• Rise/fall time of the modulation
• Modulation index
• Pause time (ISO 14443 A & ISO 15693)
• Duration of each bit + EOF + SOF (ISO 14443 A)

Logical parameters

• Type A pause
• FWT, TR0, TR1, TR2
• Communication speed

利用可能な試験

Continuity test

• Inspects the overall connection from the output of the coupler to the smartcard connection.
• Simular to Open/short test
